Hangzhou Huaxing Kechuang Holding Group Co., Ltd. เป็นหนึ่งในผู้ผลิตชั้นนำและซัพพลายเออร์ของตลับลูกปืนความแม่นยำสูงพิเศษ b71902-c-2rsd-t-p4s ในประเทศจีน เนื่องจากเรามีอุปกรณ์การผลิตชั้นนำของโลกและความสามารถในการผลิตที่แข็งแกร่ง เราจึงยินดีต้อนรับคุณอย่างอบอุ่นที่จะซื้อตลับลูกปืนคุณภาพสูงจำนวนมากในราคาที่แข่งขันจากโรงงานของเรา

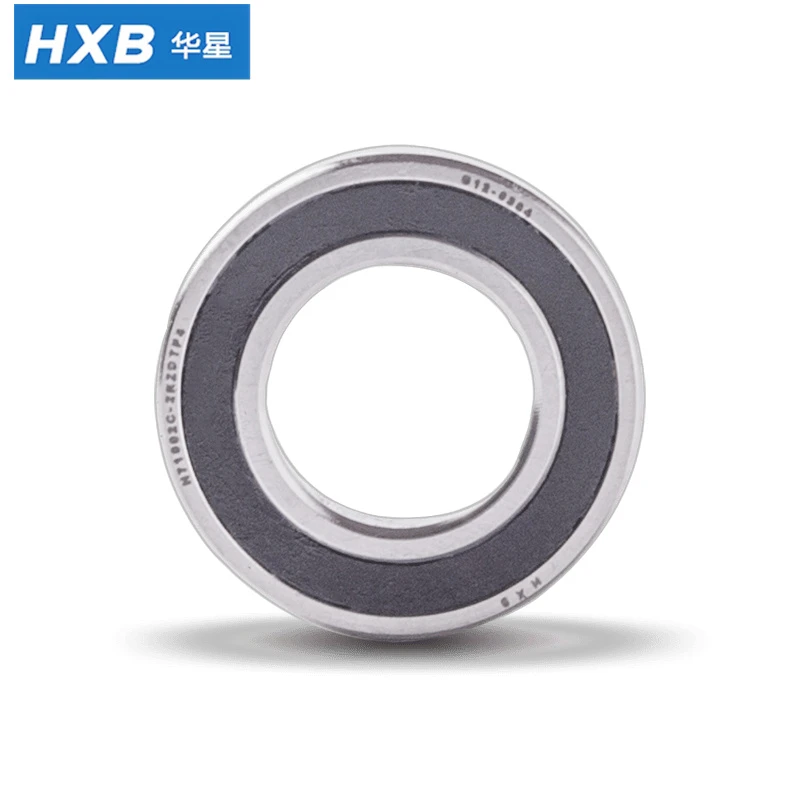

ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุม-ตลับลูกปืนความแม่นยำสูงพิเศษ-B71902-C-2RSD-T-P4S
มีชื่อเรียกอีกอย่างว่า S71902CDP4A, B71902-C-2RSD-T-P4S-DT, KH61902CTAP4DT, H71902C-2RZDB/DTP4
ข้อมูลทางเทคนิค
|
ภายใน Ø (มม.): |
15 |
|
|
ภายนอก Ø (มม.): |
28 |
|
|
ความกว้าง (มม.): |
7 |
|
|
มุมติดต่อ: |
15 องศา |
|
|
แถวของลูกบอล: |
แถวเดียว |
|
|
ผนึก: |
เอ็นบีอาร์ |
|
|
วัสดุแหวน: |
GCr15, 100Cr6, SUJ2, X30 |
|
|
วัสดุองค์ประกอบกลิ้ง: |
เหล็ก |
|
|
วัสดุกรง: |
ฟีนอลเรซิน |
|
|
ระดับความอดทน: |
P4S |
|
|
การหล่อลื่น: |
อัดจาระบีด้วย Lubcon L252 |
|
|
ประเภทการหล่อลื่น: |
จาระบี |
|
|
น้ำหนักผลิตภัณฑ์: |
0.015 กก |
|
พิมพ์ |
เพลา -Ø |
ขนาดเป็น มม |
มุมสัมผัส |
น้ำหนัก |
||||||||||
|
เป็น มม |
D |
B |
c |
ดา |
ดา |
รอบ (นาที) |
r1 (นาที) |
รา (สูงสุด) |
ra1 (สูงสุด) |
(กก.) |
||||
|
71900-C-2RZ-P4 |
10 |
22 |
6 |
6.7 |
19.5 |
13 |
0.3 |
0.1 |
0.3 |
0.1 |
15 องศา |
0.01 |
||
|
71901-C-2RZ-P4 |
12 |
24 |
6 |
7.2 |
21.5 |
15 |
0.3 |
0.1 |
0.3 |
0.1 |
15 องศา |
0.011 |
||
|
71902-C-2RZ-P4 |
15 |
28 |
7 |
8.5 |
25.5 |
18 |
0.3 |
0.1 |
0.3 |
0.1 |
15 องศา |
0.017 |
||
คุณสมบัติ
B71902-C-2RSD-T-P4S เป็นตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมแถวเดี่ยว-แม่นยำสูงพิเศษ-ที่มีขนาดกะทัดรัด- จากซีรีส์ตลับลูกปืนส่วนบาง-ปลาย 719 บาง- โครงสร้างผนังที่เพรียวบาง-ช่วยลดขนาดการติดตั้งในแนวรัศมีในขณะที่ยังคงรักษาประสิทธิภาพการหมุนที่แข็งแกร่ง โดยนำเสนอโซลูชันการรองรับที่แม่นยำน้ำหนักเบาและประหยัดพื้นที่- ซึ่งมีประสิทธิภาพเหนือกว่าตลับลูกปืนซีรีส์ 7000- มาตรฐาน ตลับลูกปืนความแม่นยำมาตรฐานแบบกากบาท-นี้จำหน่ายภายใต้หมายเลขชิ้นส่วนที่เปลี่ยนได้หลายหมายเลข รวมถึง S71902CDP4A, B71902-C-2RSD-T-P4S-DT, KH61902CTAP4DT และ H71902C-2RZDB/DTP4 เป็นไปตามมาตรฐานเครื่องจักรที่มีความแม่นยำระดับสากลโดยสมบูรณ์ ช่วยให้สามารถทดแทนข้ามแบรนด์ได้โดยตรงและเข้ากันได้อย่างราบรื่นสำหรับการบำรุงรักษาอุปกรณ์ทั่วโลกและการอัพเกรดประสิทธิภาพ
ความแม่นยำไดนามิกที่เสถียรเป็นพิเศษ- และประสิทธิภาพการลดทอน-ระยะยาว-
นอกเหนือไปจากคำอธิบายตลับลูกปืนความแม่นยำทั่วไปที่ใช้มากเกินไป โมเดลนี้มอบประสิทธิภาพ-ที่ปรับแต่งตามสถานการณ์สำหรับระบบโรตารีความแม่นยำสูงขนาดเล็ก- โดยจะรักษาเสถียรภาพไดนามิกที่โดดเด่นภายใต้โหลดระดับไมโคร-และสภาวะโหลดสลับแบบเบา โครงสร้างหน้าสัมผัสของรางน้ำ-บอลที่ได้รับการปรับปรุงช่วยลดความเข้มข้นของความเค้นเฉพาะที่ รองรับการหมุนความถี่สูงเป็นช่วงๆ อย่างมั่นคง โดยไม่มีความผันผวนของความแม่นยำ ได้รับประโยชน์จากคุณสมบัติการจับคู่การขยายตัวทางความร้อนที่ต่ำ โดยจำกัด-ความเบี่ยงเบนความแม่นยำในระยะยาวภายใน 0.5μm หลังจาก 10,000 ชั่วโมงของการทำงานต่อเนื่อง ซึ่งรักษาความแม่นยำที่ไม่-ลดทอนไว้ได้ดีกว่าแบริ่งความแม่นยำที่มีแนวโน้ม-ดริฟท์-ด้วยความร้อนแบบเดิม
-แรงสั่นสะเทือนและพลังงานต่ำเป็นพิเศษ-ประหยัดประสิทธิภาพการทำงาน
ได้รับการปรับปรุงเป็นพิเศษเพื่อเอาชนะปัญหาการสั่นสะเทือนระดับไมโคร-โดยธรรมชาติของตลับลูกปืนขนาดเล็กแบบบาง ผลิตภัณฑ์นี้ให้การหมุนอย่างอิสระ-เงียบเป็นพิเศษ กระวนกระวายใจ- ผ่านการเจียรร่องน้ำที่ละเอียดเป็นพิเศษ- การคัดแยกลูกเหล็กเกรดสูง- และการจับคู่ระยะห่างที่แม่นยำ ระดับการสั่นสะเทือนต่ำกว่าเกณฑ์มาตรฐานอุตสาหกรรม P4 อย่างมาก ซึ่งตอบสนองความต้องการเสียงรบกวนต่ำอย่างเข้มงวด-ของอุปกรณ์เชิงแสงและอุปกรณ์ทางการแพทย์ที่มีความแม่นยำ นอกจากนี้ -ระบบซีลที่มีแรงเสียดทานต่ำและกรงน้ำหนักเบายังช่วยลดการใช้พลังงานลง 8%–12% เมื่อเทียบกับรุ่นที่เทียบเท่า รองรับ-การประหยัดพลังงาน และ-วงจรการทำงานต่อเนื่องที่ยาวนานสำหรับระบบอัตโนมัติที่มีความแม่นยำ
ความสามารถในการปรับโครงสร้างที่กะทัดรัดและความทนทานต่อสิ่งแวดล้อมที่เหนือกว่า
โครงสร้างน้ำหนักเบาที่เพรียวบางช่วยแก้ปัญหาคอขวดในการติดตั้งเชิงพื้นที่ของแบริ่งความแม่นยำมาตรฐานในอุปกรณ์ระดับไฮเอนด์{0}}ขนาดเล็ก เสริมประสิทธิภาพด้วยการบำบัดความร้อนเสริมในตัว ตลับลูกปืนมีความทนทานต่อความเมื่อยล้าเมื่อสัมผัสและความทนทานของโครงสร้างที่ดีขึ้น ทำให้สามารถปรับตัวเข้ากับสภาพแวดล้อมได้ดีเยี่ยม โดยจะรักษาความแม่นยำของขนาดและประสิทธิภาพการหมุนที่เสถียรในช่วงอุณหภูมิกว้างตั้งแต่ -20 องศาถึง +120 องศา ต้านทานการเปลี่ยนรูปเนื่องจากความร้อน การสึกหรอที่ผิดปกติ และความล้มเหลวของความแม่นยำที่เกิดจากความผันผวนของอุณหภูมิบ่อยครั้งในสภาพแวดล้อมการประมวลผลและการทดสอบที่แม่นยำ
รหัสต่อท้ายแบริ่งแกนหมุน HXB
ตัวอย่างเช่น
HX7005CTA-2RZHQDB/DTP4
- H: ความเร็วสูงพิเศษ-
- X: วัสดุ X30
- C: 15 องศา
- T: เรซินฟีนอล
- A: วงแหวนรอบนอกนำทาง
- 2RZ: ซีลยางแบบไม่สัมผัส-สองชั้น
- HQ1: ลูกกลิ้ง Si3N4
- DB/DT: ตรงกัน
- L: พรีโหลดเบา
การใช้งาน
- สปินเดิลเจาะและกำหนดเส้นทาง PCB ไมโคร-ความเร็วสูงสำหรับการประมวลผลที่มีความแม่นยำทางอิเล็กทรอนิกส์
- อุปกรณ์ทันตกรรมความเร็วสูง-ทางการแพทย์และเครื่องมือโรตารี่กำลังผ่าตัดขนาดเล็ก
- กัลวาโนมิเตอร์การสแกนด้วยเลเซอร์ความแม่นยำสูง- และโมดูลโรตารีซูมออปติคอลขนาดเล็กสำหรับอุปกรณ์ตรวจสอบด้วยแสง
- สปินเดิลความถี่สูงระดับไมโคร-สำหรับการทดสอบชิปเซมิคอนดักเตอร์และการจ่ายอุปกรณ์อัตโนมัติ
- ยูนิตโรตารี่เซอร์โวข้อต่อขนาดเล็กสำหรับหุ่นยนต์ร่วมปฏิบัติงานขนาดกะทัดรัดและแอคทูเอเตอร์กำหนดตำแหน่งที่มีความแม่นยำระดับไมโคร- ให้โซลูชันโรตารีที่มีความแม่นยำ-}มีประสิทธิภาพ มีเสถียรภาพสูง -และมีอายุการใช้งานยาวนาน-สำหรับการอัพเกรดระบบโรตารีที่มีความแม่นยำสูงพิเศษ-ขนาดเล็กในสาขาการผลิตที่มีความแม่นยำสูง-
วัสดุของส่วนประกอบแบริ่ง
ตลับลูกปืนที่มีความแม่นยำสูงเป็นพิเศษคือตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมที่ออกแบบมาเป็นพิเศษซึ่งประกอบด้วยวงแหวนด้านใน วงแหวนรอบนอก กรง ชุดส่วนประกอบลูกกลิ้ง และจาระบีและซีลเสริม ตามการใช้งานและสภาพการทำงานของลูกค้า เราจะจัดหาวัสดุชิ้นส่วนที่เกี่ยวข้องเพื่อให้ตลับลูกปืนมีประสิทธิภาพดีที่สุด
- ซีลแบบไม่สัมผัส-ทั้งสองด้าน
- ลูกบอลทำจากซิลิคอนไนไตรด์ (เซรามิก) ซึ่งช่วยเพิ่มความเร็วได้อย่างมาก
- มุมสัมผัส 15 องศาและ 25 องศาช่วยให้มีแรงตามแนวแกนสูงขึ้น-และความแข็งแกร่งที่ดีขึ้นอย่างเห็นได้ชัด
- แหวนทำจากคุณภาพสูง GCR15
- กรงหน้าต่างทำจากฟีนอลิกเสริมแรงหรือพลาสติกประสิทธิภาพสูง-สำหรับการใช้งานพิเศษ
- น้ำมันหล่อลื่นประสิทธิภาพสูง-รับประกันความเร็วสูงและอายุการใช้งานยาวนาน
ข้อดี
HXB ก่อตั้งขึ้นในปี 1995 โดยเกือบจะ30 ปีของการพัฒนาเฉพาะ ขณะนี้ HXB ดำเนินการแล้ว6บริษัท ย่อย
∗ ศูนย์วิจัยและพัฒนาเทคโนโลยีชั้นสูง- 2 แห่ง
∗ โรงงานผลิตที่ทันสมัย 2 แห่ง- Hangzhou Yijia Precision Bearing Co., Ltd. และ Zhejiang Ruiyang Bearing Technology Co., Ltd.
∗ สนับสนุนโดยขั้นสูงระบบการจัดการ MES และ SPC แบบดิจิทัล
∗ IATF16949:2016, ISO9001:2015 และ ISO14001การรับรอง
∗ อุปกรณ์ระดับไฮเอนด์-และวัสดุคุณภาพสูง-
เกี่ยวกับ HXB
1. โรงงานหางโจว - YJB
ก่อตั้งเมื่อเดือนมิถุนายน พ.ศ. 2550วายเจบีตั้งอยู่ในหางโจว ในฐานะบริษัทในเครือของเอชเอ็กซ์บี กรุ๊ปเราเป็นองค์กรเทคโนโลยีขั้นสูง-ระดับชาติและองค์กรวิทยาศาสตร์และเทคโนโลยีระดับจังหวัดที่เชี่ยวชาญด้านการวิจัยและพัฒนาและการผลิตสูง-แม่นยำ ความเร็วสูง- ขั้นสูง พิเศษ และเป็นมืออาชีพตลับลูกปืน
ความสามารถหลักและการผลิตอัจฉริยะ
- ขนาดผลิตภัณฑ์:เส้นผ่านศูนย์กลางภายใน Φ3–Φ300มม
- คลาสที่แม่นยำ:P2, P4 (เกรดความแม่นยำพิเศษ-)
- กำลังการผลิตประจำปี:ตลับลูกปืนที่แม่นยำ 3 ล้านชุดในโรงงานอัจฉริยะและไร้ความปราณีต
- การลงทุนด้านอุปกรณ์:เกิน3 ล้านหยวนใน-เครื่องมือทดสอบความแม่นยำชั้นนำของโลก
- การเปลี่ยนแปลงทางดิจิทัล:ด้วยการปรับใช้แพลตฟอร์มการออกแบบตลับลูกปืน MESYS, ERP, MES, WMS, SPC การตรวจสอบคุณภาพแบบเรียลไทม์- และระบบ OA อย่างเต็มรูปแบบ สร้างโรงงานผลิตมาตรฐานอัจฉริยะที่เป็นมาตรฐาน
ผลิตภัณฑ์หลัก
แบริ่งแกนหมุนที่แม่นยำ
ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุม
แบริ่งเซอร์โวมอเตอร์
ตลับลูกปืนปั๊มสุญญากาศ
ตลับลูกปืนรองรับบอลสกรู
2. โรงงานหูโจว
ในปี 2021 โรงงานตลับลูกปืนเม็ดกลมร่องลึกได้ย้ายจากหางโจวไปยังหูโจว ดำเนินงานในโรงงานผลิตขนาด 10,000 ตารางเมตร พร้อมด้วยทีมงาน 75 คน โดยมุ่งเน้นด้านการวิจัยและพัฒนา และการผลิตตลับลูกปืนเม็ดกลมร่องลึกประสิทธิภาพสูง-
กลุ่มผลิตภัณฑ์
ซีรีส์: 6000–6024, 6200–6214, 6300–6314, 6800–6824, 6900–6924
คุณสมบัติ:ความแข็งแกร่งสูง สัญญาณรบกวนต่ำ เหมาะสำหรับการหล่อลื่นด้วยจาระบีหรือน้ำมัน-หล่อลื่นด้วยหมอก
ซีรีส์ 6 X4YA-2RS (ซีลปากคู่) และซีรีส์รีเทนเนอร์ APT
คุณสมบัติ:ทนต่ออุณหภูมิสูงและต่ำ, การปิดผนึกที่เหนือกว่า, ความสามารถในการรับน้ำหนักสูง, อายุการใช้งานยาวนาน
แอปพลิเคชัน:ระบบส่งกำลังรถยนต์พลังงานใหม่
ใบรับรอง
นิทรรศการ
คำถามที่พบบ่อย
คำถามที่ 1: ตลับลูกปืน B71902-C-2RSD-T-P4S เหมาะสมกับสถานการณ์การใช้งานประเภทใด A:ต่างจากตลับลูกปืนซีรีส์ 719- ทั่วไปที่ออกแบบมาเพื่อการใช้งานในอุตสาหกรรมทั่วไป B71902-C-2RSD-T-P4S ได้รับการปรับให้เหมาะสมอย่างมืออาชีพสำหรับสถานการณ์ที่มีความแม่นยำระดับสูง-ขนาดเล็ก{10}}มีความสะอาดเป็นพิเศษ และ-การบริการ- ที่ยาวนาน ออกแบบมาเป็นพิเศษสำหรับอุปกรณ์ที่มีความแม่นยำที่ต้องการการหมุนที่มีความเสถียรเป็นพิเศษ การสั่นสะเทือนต่ำ และความแม่นยำสม่ำเสมอในระยะยาว ครอบคลุมถึงระบบออพติคอล เครื่องมือทางการแพทย์ ไมโครอิเล็กทรอนิกส์เซมิคอนดักเตอร์ และอุปกรณ์หุ่นยนต์ที่มีความแม่นยำขนาดเล็ก
คำถามที่ 2: การใช้งานอุปกรณ์ที่มีความแม่นยำโดยทั่วไปของตลับลูกปืนนี้คืออะไร? A:ในระบบออพติคอลที่มีความแม่นยำสูง- นั้นจะทำหน้าที่เป็นตัวรองรับแกนหมุนสำหรับโมดูลซูมขนาดเล็ก เพลาปรับ-ด้วยเลเซอร์ และกัลวาโนมิเตอร์สแกนความเร็วสูง- ขจัดความกระวนกระวายใจของแสงและรับประกันการควบคุมมุมที่แม่นยำและการส่งสัญญาณแสงที่เสถียร ในเครื่องมือที่มีความแม่นยำทางการแพทย์นั้น มีการใช้กันอย่างแพร่หลายในเครื่องมือไฟฟ้าสำหรับการผ่าตัดขนาดเล็ก ด้ามจับทันตกรรมความเร็วสูง- และส่วนประกอบแบบหมุนเพื่อวินิจฉัยโรคในหลอดทดลอง - โดยมีโครงสร้าง-ป้องกันการปนเปื้อน-สองด้านที่ตรงตามมาตรฐาน-ความสะอาดเกรดทางการแพทย์ และรองรับการทำงาน-ที่มีความเสถียรต่ำ-ในระยะยาว ในระบบอัตโนมัติของเซมิคอนดักเตอร์และไมโครอิเล็กทรอนิกส์ ใช้กับสปินเดิล-ความเร็วสูงขนาดเล็กสำหรับอุปกรณ์ทดสอบชิป เพลาส่งกำลังจ่ายที่แม่นยำ และ-หน่วยโรตารีความถี่สูงที่ประมวลผล- ไมโคร เพื่อให้มั่นใจว่าการผลิตและการตรวจสอบไมโครอิเล็กทรอนิกส์-มีความแม่นยำสูงและ-ประสิทธิภาพสูง
คำถามที่ 3: มีข้อดีอะไรบ้างในระบบหุ่นยนต์และระบบเซอร์โวที่มีความแม่นยำขนาดเล็ก? A:การออกแบบโครงสร้างที่บางและน้ำหนักเบาช่วยลดความเฉื่อยในการหมุนของข้อต่อหุ่นยนต์ขนาดเล็กและยูนิตโรตารีไมโครเซอร์โวได้อย่างมาก ปรับปรุงความไวในการตอบสนองของอุปกรณ์และความแม่นยำของตำแหน่งการเคลื่อนไหวได้อย่างมีประสิทธิภาพ ที่สำคัญกว่านั้น ประสิทธิภาพการไม่ลดทอน-ความแม่นยำในระยะยาวที่ยอดเยี่ยมช่วยลดการสอบเทียบอุปกรณ์บ่อยครั้ง ลดต้นทุนการบำรุงรักษารายวันและการหยุดทำงานของอุปกรณ์ได้อย่างมาก และปรับปรุงความเสถียรในการปฏิบัติงานโดยรวมและอายุการใช้งานของระบบอัตโนมัติที่มีความแม่นยำอย่างครอบคลุม
คำถามที่ 4: B71902-C-2RSD-T-P4S รองรับการเปลี่ยนข้ามรุ่นและการจับคู่สากลหรือไม่ A:ใช่. ตลับลูกปืนนี้มีความเข้ากันได้หลาย-มาตรฐานเต็มรูปแบบ และสามารถแทนที่รุ่นที่เทียบเท่ากระแสหลักได้โดยตรง เช่น S71902CDP4A และ KH61902CTAP4DT ซึ่งปรับให้เข้ากับความต้องการในการบำรุงรักษาและอัปเกรดอุปกรณ์ที่มีความแม่นยำทั่วโลกได้อย่างสมบูรณ์แบบ มาพร้อมกับการสอบเทียบการจับคู่ DT ล่วงหน้า-จากโรงงาน ความคลาดเคลื่อนที่แม่นยำของ P4S ultra- ที่อัปเกรดแล้ว และการป้องกันการปิดผนึกแบบเต็มสองด้านสอง RSD - 2RSD เป็นทางเลือกที่ได้รับการอัปเกรดประสิทธิภาพสูง- เมื่อเทียบกับตลับลูกปืนความแม่นยำ 71902 ทั่วไป
คำถามที่ 5: ตลับลูกปืนความแม่นยำที่ได้รับการอัพเกรดนี้สามารถแก้ไขปัญหาหลักอะไรบ้าง A:ชดเชยข้อบกพร่องโดยธรรมชาติของตลับลูกปืน 71902 ทั่วไปได้อย่างมีประสิทธิภาพ รวมถึงการปิดผนึกที่ไม่เพียงพอและความสามารถในการป้องกัน-มลพิษ การลดทอนความแม่นยำอย่างง่ายดายหลัง-การทำงานในระยะยาว และซับซ้อนใน-กระบวนการประกอบและจับคู่ที่ไซต์งาน โดยมอบโซลูชันโรตารีที่มีความแม่นยำ-คุ้มค่า มีเสถียรภาพสูง- และมีอายุการใช้งานยาวนาน-สำหรับการอัพเกรดและการวนซ้ำของระบบโรตารีที่มีความแม่นยำสูงพิเศษ-ขนาดเล็กในสาขาการผลิตที่มีความแม่นยำสูง-
